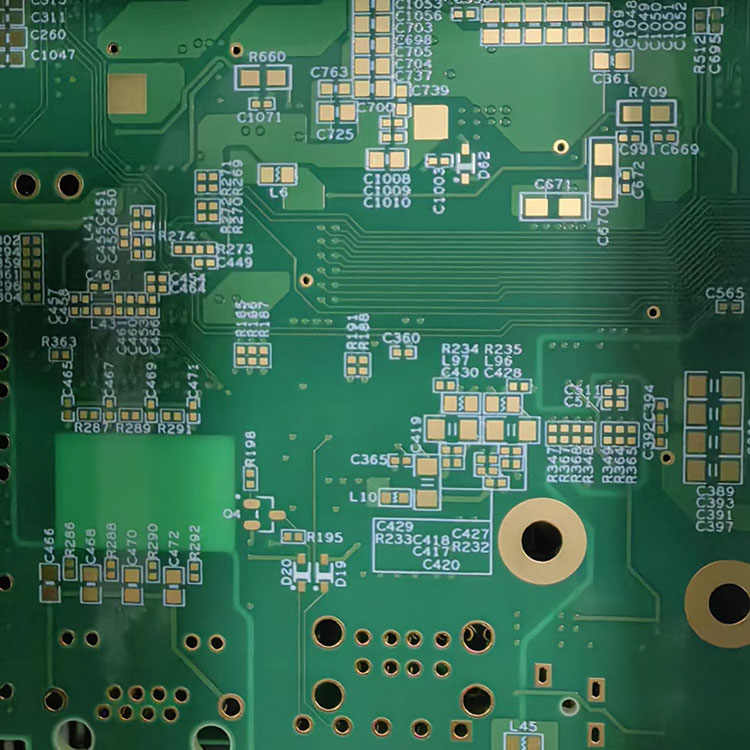

High Density Interconnect (HDI)-Leiterplatten stellen eine raffinierte Klasse der Leiterplattentechnologie dar, die entwickelt wurde, um der steigenden Nachfrage nach kompakten, leichten und leistungsstarken elektronischen Geräten gerecht zu werden.HDI PCBDie Strukturen umfassen Mikrovias, feine Leiterbahnen, Komponenten mit reduziertem Rastermaß und mehrschichtige Stapelung, um eine höhere Verdrahtungsdichte auf kleinerer Grundfläche zu erreichen. Der Zweck dieses Artikels besteht darin, zu untersuchen, was HDI-Leiterplatten sind, warum sie für die heutige Elektronik unverzichtbar sind, wie sie in verschiedenen Anwendungen funktionieren und welche Trends ihre zukünftige Entwicklung beeinflussen werden.
HDI-Leiterplatten lösen die Herausforderung des dichten Routings in fortschrittlicher Elektronik wie Smartphones, tragbaren Geräten, Automobilsteuerungssystemen, medizinischen Miniaturmodulen, 5G-Kommunikationshardware, industriellen Automatisierungsgeräten und Luft- und Raumfahrtelektronik. Ihre verbesserte elektrische Leistung und platzsparende Struktur machen sie ideal für Geräte, die eine schnelle Signalübertragung, verbesserte Zuverlässigkeit und reduzierte elektromagnetische Störungen erfordern.
Ein professionelles Verständnis der Eigenschaften von HDI-Leiterplatten kann durch die Überprüfung ihrer technischen Spezifikationen erheblich gestärkt werden. Nachfolgend finden Sie eine Parameterliste, die die wichtigsten Struktur- und Leistungsmerkmale beschreibt, die in der Branche häufig gefordert werden.
| Parameter | Spezifikation |
|---|---|
| Anzahl der Ebenen | 4–20 Schichten oder benutzerdefinierte Konfigurationen |
| Über Struktur | Microvias, Buried Vias, Blind Vias, gestapelt oder versetzt |
| Mindestlinienbreite/-abstand | Je nach Leistungsfähigkeit nur 50/50 μm |
| Dielektrikumsdicke | 40–100 μm je nach Design |
| Kupferdicke | 0,5–2 Unzen je nach aktuellem Bedarf |
| Materialoptionen | FR4 High-Tg, Polyimid, BT-Harz, halogenfreie Materialien |
| Seitenverhältnis | Typischerweise 0,75:1 für Microvias |
| Lötmaske | LPI, matt, glänzend, mehrere Farboptionen |
| Oberflächenbeschaffenheit | ENIG, ENEPIG, Immersionssilber, Immersionszinn, OSP |
| Impedanzkontrolle | ±10 % Toleranz oder enger |
| Wärmeleitfähigkeit | 0,3 W/m·K bis 2,0 W/m·K je nach Material |
| Zuverlässigkeitstests | Temperaturwechsel, IST, CAF-Widerstand, Mikroschliffanalyse |
Diese Parameter helfen dabei, die mechanische, elektrische und thermische Leistung einer HDI-Leiterplatte zu definieren und stellen die Kompatibilität mit hochdichten Halbleitergehäusen wie BGA, CSP, LGA und fortschrittlichen SoC-Modulen sicher.
Die Verbreitung der HDI-Leiterplattentechnologie hat aufgrund der einzigartigen Leistungsvorteile, die sie in der modernen Elektroniktechnik bietet, dramatisch zugenommen. Um zu verstehen, warum HDI-Leiterplatten herkömmliche Leiterplatten übertreffen, müssen ihre strukturellen Vorteile, ihr elektrisches Verhalten und ihre Nutzungsflexibilität untersucht werden.
HDI-Leiterplatten unterstützen fortschrittliche Verpackungstechnologien und ermöglichen die Integration von mehr Komponenten auf kleineren Flächen. Dies ist für Unterhaltungselektronik und kompakte Industriemodule unerlässlich.
Kürzere Signalpfade verringern die Ausbreitungsverzögerung, verbessern die Signalintegrität und unterstützen Hochgeschwindigkeits-Hochfrequenzschaltungen wie HF-Module, 5G-Antennen und Speicherschnittstellen mit hoher Bandbreite.
Die kompakte Struktur und die optimierte Kupferverteilung verbessern die Wärmeableitungseffizienz. Dies ist besonders wichtig bei Geräten mit kontinuierlicher oder starker Datenverarbeitung.
Konsistente Schichtstapelung und kontrollierte Impedanz tragen zur Minimierung von Übersprechen bei und machen HDI zu einer idealen Lösung für sensible Kommunikations-, Navigations- und medizinische Elektronik.
Trotz dünner dielektrischer Schichten und feiner Leiterbahnen bieten HDI-Leiterplatten eine verbesserte mechanische Integrität und eignen sich daher für Wearables, Automobilumgebungen und vibrationsbeständige Industriegeräte.
Strukturen wie 1+N+1, 2+N+2 oder sogar 3+N+3 ermöglichen komplexes Routing, das für Prozessoren und Speichersysteme erforderlich ist, die mehrschichtige Konnektivität erfordern.
Diese Leistungsmerkmale verdeutlichen, warum HDI-Leiterplatten in IoT-Geräten, Kommunikationshardware und fortschrittlicher Automobilelektronik weit verbreitet sind. Die Vorteile beschränken sich nicht nur auf die Größenreduzierung; Sie erstrecken sich auf Signaltreue, Haltbarkeit und Zuverlässigkeit auf Systemebene.
Um zu verstehen, wie HDI-Leiterplatten anspruchsvolle moderne Systeme unterstützen, ist es wichtig, ihre strukturelle Funktionsweise, Herstellungsprozesse und praktischen technischen Designkonzepte zu untersuchen.
Microvias sind extrem kleine, lasergebohrte Löcher, die benachbarte Schichten verbinden. Ihr kleiner Durchmesser reduziert den Platzbedarf und ermöglicht eine dichtere Verlegung und einen besseren Stromfluss. Gestapelte Microvias ermöglichen den Durchgang von Hochstrom- oder Hochgeschwindigkeitsverbindungen durch mehrere Schichten, ohne die Signalqualität zu beeinträchtigen.
HDI-Leiterplatten werden oft durch einen mehrschichtigen Aufbauprozess hergestellt. Die Schichtengruppen werden in mehreren Schritten laminiert, sodass blinde und vergrabene Vias präzise platziert werden können. Dies bietet effektive Routing-Lösungen für ICs mit hoher Pinzahl.
Das kontrollierte Impedanzdesign und die präzise dielektrische Dicke machen HDI-Leiterplatten ideal für Hochgeschwindigkeits-Differenzsignale wie USB 3.2, HDMI 2.1, PCIe und HF-Schaltungen.
Um die Wärmeleitfähigkeit zu verbessern und einen stabilen Betrieb in Hochleistungsmodulen zu gewährleisten, werden häufig thermische Durchkontaktierungen, wärmeverteilende Kupfermünzen und Metallbasisschichten hinzugefügt.
Fortschrittliche Bildgebungs- und Ätzprozesse ermöglichen Linienbreiten von nur 50 μm, was eine präzise Führung unter BGA-Komponenten ermöglicht und Platz auf der Platine für zusätzliche Funktionen spart.
CAF-beständige Materialien und strenge Temperaturwechseltests stellen sicher, dass HDI-Leiterplatten in rauen Umgebungen wie Automobil-Steuergeräten, Steuermodulen für die Luft- und Raumfahrt und industriellen Stromversorgungssystemen stabil bleiben.
Durch die Integration dieser Herstellungs- und Designtechniken dienen HDI-Leiterplatten als Funktionskerne für Produkte, die eine Miniaturisierung erfordern, ohne dass die elektrische, thermische oder mechanische Leistung beeinträchtigt wird.
Da sich elektronische Produkte ständig weiterentwickeln, wandelt sich auch die HDI-Leiterplattentechnologie, um höheren Leistungsanforderungen gerecht zu werden. Mehrere zukünftige Trends verdeutlichen die Richtung der Entwicklung von HDI-Leiterplatten.
HDI-Leiterplatten sind für 5G-Signalmodule unerlässlich, da sie eine strenge Impedanzkontrolle und Materialien mit extrem geringem Verlust erfordern. Die 6G-Kommunikation der nächsten Generation erfordert noch fortschrittlichere HDI-Strukturen.
Zukünftige HDI-Platinen werden voraussichtlich passive Komponenten oder sogar aktive Chips direkt in die Platinenschichten einbetten, wodurch die Gesamtdicke des Geräts verringert und die Signalwege verbessert werden.
Wearables, medizinische Implantate und faltbare Geräte steigern die Nachfrage nach halbflexiblen HDI-Boards, die Steifigkeit mit flexibler Biegung kombinieren.
Low-Df- und Low-Dk-Materialien werden zum Standard werden, um ultraschnelle digitale Schnittstellen und mmWave-Kommunikationsanwendungen zu unterstützen.
Nachhaltigkeitsanforderungen werden weiterhin die Einführung von halogenfreien Harzen, bleifreien Oberflächenveredelungen und umweltfreundlicheren Produktionstechnologien vorantreiben.
Obwohl im Inhalt des Artikels nicht direkt darauf eingegangen wird, fördert die Marktnachfrage nach kompakten, effizienten und verarbeitungsintensiven Geräten indirekt die Einführung von HDI-Leiterplattenstrukturen.
Diese Trends deuten darauf hin, dass HDI-Leiterplatten eine wesentliche Position im fortschrittlichen Produktdesign in verschiedenen Branchen behalten werden, von der Unterhaltungselektronik bis hin zu Industrie- und Automobilsystemen.
F: Was ist der Hauptunterschied zwischen einer HDI-Leiterplatte und einer Standard-Multilayer-Leiterplatte?
A:Eine HDI-Leiterplatte umfasst Mikrovias, feinere Linien und eine Komponentenplatzierung mit hoher Dichte, was kompakte Strukturen und überlegene elektrische Leistung ermöglicht. Standard-Leiterplatten verwenden größere Durchkontaktierungen und haben eine geringere Routing-Dichte, wodurch sie für miniaturisierte Geräte oder Hochgeschwindigkeitsschaltungen weniger geeignet sind.
F: Wie verbessert die HDI-Leiterplattenstruktur die Signalintegrität in Hochfrequenzanwendungen?
A:Die kürzeren Signalwege, die streng kontrollierte Impedanz, die reduzierten Via-Stubs und der optimierte Schichtaufbau minimieren Verluste, Reflexionen und Übersprechen. Diese Funktionen schaffen eine stabile Umgebung für Hochfrequenzsignale und gewährleisten eine gleichbleibende Leistung in Kommunikations- und Computergeräten.
Die HDI-PCB-Technologie spielt weiterhin eine entscheidende Rolle bei der Gestaltung der Zukunft des fortschrittlichen Elektronikdesigns. Mit seiner Fähigkeit, kompakte Strukturen bereitzustellen, Komponenten mit hoher Dichte zu unterstützen, eine verbesserte elektrische Leistung zu liefern und einen zuverlässigen Betrieb zu gewährleisten, ist es zu einem unverzichtbaren Bestandteil in Branchen geworden, die von der Kommunikation und Computertechnik bis hin zu Automobil- und Medizinanwendungen reichen. Da die Nachfrage nach kleinerer, schnellerer und leistungsstärkerer Elektronik steigt, werden sich HDI-Leiterplatten durch fortschrittliche Materialien, eingebettete Komponenten und innovative Fertigungstechniken weiterentwickeln.
